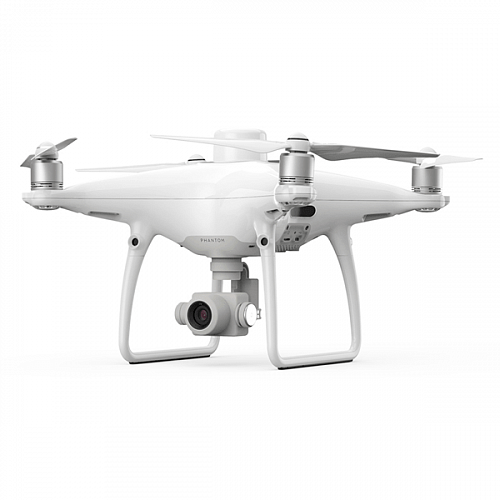

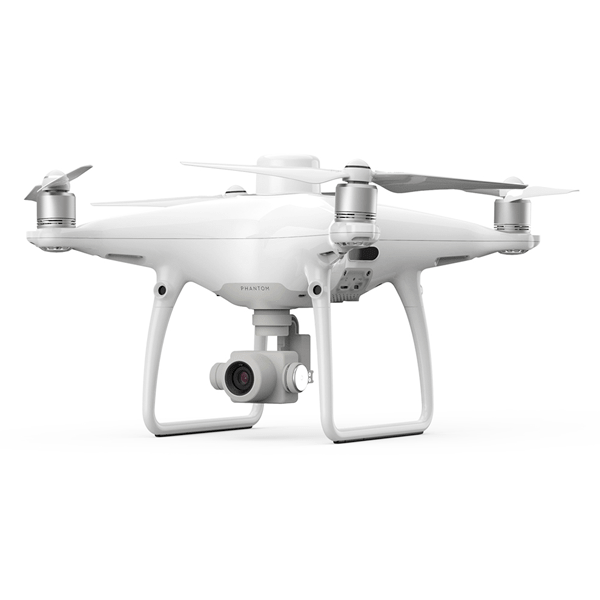

Квадрокоптер DJI Phantom 4 RTK Combo (SE)
Phantom 4 RTK
Фантастический интеллект. Высокая точность.
Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.
Картография нового поколения
DJI полностью переосмыслила технологию дронов и достигла нового стандарта точности. Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута.
Точность позиционирования в горизонтальной плоскости:
1 см + 1 мд
Точность позиционирования в вертикальной плоскости:
1,5 см + 1 мд
Абсолютная точность фотограмметрической модели в горизонтальной плоскости:
5 см*
(*При полете в солнечную погоду при высоте 100 м и наземном разрешении 2,74 см)
Позиционирование с точностью до сантиметра
В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.
Сбор точных данных с TimeSync
Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.
Точная система обработки изображений
Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.
Применение в картографии
Phantom 4 RTK от DJI – дрон для эффективного картографирования, поддерживающий различные способы управления и бесплатные технологии.
Специальное приложение
Новое приложение DJI GS RTK и пульт со встроенным экраном оптимизирует управление дроном при выполнении картографических задач и в других сценариях сбора данных. Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Photogrammetry» (фотограмметрия) и «Waypoint Flight» (полет по точкам).Ультраяркий встроенный 5,5-дюймовый экран дает пилотам хороший обзор и возможность эффективного планирования задач.
Приложения сторонних производителей
Пульт управления SDK дает пилотам Phantom 4 RTK доступ к лучшей экосистеме приложений для дронов - как от DJI, так и от сторонних производителей. Для использования полного потенциала Phantom 4 RTK вы можете установить поддерживаемое приложения с мобильным SDK от DJI, просто подключив к пульту совместимое устройство на базе Android или iOS.
Система передачи OcuSync
Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.
Совместимость с мобильной станцией D-RTK 2
Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.
Начните составлять карты прямо сейчас!
Приложение GS RTK и легкий способ сбора данных (сеть RTK или мобильная станция D-RTK 2) – все что нужно пилоту для выполнения задач из области геодезии, картографии и инспекций.
| Взлетный вес | 1391 гр |
| Размер | 350 мм |
| Макс. скорость набора высоты | 6 м/с (автоматический полет), 5 м/с (ручное управление) |
| Макс. скорость снижения | 3 м/с |
| Макс. скорость | 50 км/ч (Р-режим), 58 км/ч (А-режим) |
| Макс. высота полета | 6000 м |
| Макс. время полета | до 30 мин |
| Уровень пользователя | для профессионалов |
| Режим GPS | GPS / ГЛОНАСС |
| Точность зависания | RTK включен и работает правильно: Вертикальная и горизонтальная: +/-1.5 м; RTK отключен: вертикальная: +/-0.1 м (вкл. Vision Positioning) или +/-0.5 м (только GPS), горизонтальная: +/-0.3 м (вкл. Vision Positioning) или +/-1.5 м (только GPS) |
| Мощность передатчика (EIRP) | 2.400 - 2.483 ГГц: 20 дБм (CE) |
| Рабочая частота | 2.400 - 2.483 ГГц |
| Смещение положения изображения | Положение центра камеры относительно центра фаз встроенной антенны D-RTK под осью корпуса БПЛА: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. Положительные оси x, y и z корпуса самолета указывают соответственно вперед, вправо и вниз по воздуху. |
| Стабилизация | 3-осевая (наклон, поворот, сгибание) |
| Контролируемый диапазон | Наклон: от -90° до +30° |
| Макс. контролируемая угловая скорость | Наклон: 90 °/с |
| Угловая точность управления | ± 0.02° |
| Рабочая частота | 2.400 ГГц - 2.483 ГГц |
| Дальность передачи сигнала | FCC: 7000 м, CE: 5000 м (без препятствий и помех) |
| Дисплей | 5.5-дюймовый экран, 1920 × 1080, 1000 кд / м², Android-система Память 4G RAM + 16G ROM |
| Рабочая температура | 0 ~ 40 °C |
| Аккумулятор | 6000 мАч LiPo 2S |
| Мощность передатчика (EIRP) | 2.4 ГГц; FCC: 26 дБм, CE: 20 дБм |
| Выходная мощность | 16 Вт |
| Рабочее напряжение | 1.2 A при 7.4 В |
| Крепление для мобильного устройства | планшет/смартфон |
| Поддерживаемые типы USB портов | USB |
| Емкость | 5870 мАч |
| Напряжение | 15.2 В |
| Тип | LiPo 4S |
| Вес | 468 гр |
| Энергоемкость | 89.2 Вт/ч |
| Диапазон температур зарядки | -10 ~ 40 °C |
| Макс. мощность зарядки | 160 Вт |
| Рабочая температура | -20 ~ 40 °C |
| Напряжение | 17.4 В |
| Номинальная мощность | 160 Вт |
| Число эффективных пикселей | 20 Мп |
| Сенсор | 1” CMOS |
| Объектив | угол обзора 84°: 8.8 мм / 24 мм (35-мм эквивалент), f/2.8-f11, фокус от 1м до ∞ |
| Выдержка | Электронный: 8 - 1/8000 с, Механический: 8 - 1/2000 с |
| ISO | Видео: 100-3200 (авто), 100-6400 (ручной); Фото: 100-3200 (авто), 100-12800 (ручной) |
| Размер изображения | 4864×3648 (4:3), 5472×3648 (3:2) |
| Режимы видеосъемки | H.264, 4K: 3840×2160 (30p) |
| Поддерживаемые форматы файлов | FAT32 (≤ 32 Гбайт) или exFAT (> 32 Гбайт), JPEG, MOV |
| Поддержка карт памяти | micro SD, максимальный объем: 128 Гб, Class 10 или UHS-1 |
| Рабочая температура | 0 ~ 40 °C |
| Максимальная скорость | ≤ 50 км/ч (на высоте 2 м над землей) |
| Диапазон высоты | 0 - 10 м |
| Рабочий диапазон | 0 - 10 м |
| Рабочая среда | поверхности с четкой структурой и хорошим освещением (> 15 люкс) |
