Обновления программного обеспечения DJI FlightHub 2 и Pilot 2 уже здесь!
Последние обновления продуктов DJI Enterprise: DJI Dock 2 теперь поддерживает возможность мультидокинга. DJI Mavic3 Enterprise Series теперь поддерживает маршруты по склонам, линейный полет (регулируемая высота), помощь при обзоре и многое другое, давайте посмотрим!
Расширение диапазона осмотра и повышение эффективности работы
- Обновленное программное обеспечение: FlightHub 2
- Поддерживаемое оборудование: DJI Dock 2
В DJI Dock 2 улучшена передача изображения и увеличено время автономной работы, а радиус эффективной работы увеличился до 10 км по сравнению с предшественником. Из-за такого увеличения радиуса действия батарея дрона разряжается быстрее, что сказывается на эффективности производства. Чтобы решить эту проблему, в DJI Dock 2 добавлена функция мультидока, которая позволяет пользователям устанавливать несколько Dock 2 на заданном маршруте полета и соединять их вместе для выполнения задач на больших расстояниях. Эта функция позволяет дронам взлетать с одного Dock 2 и садиться на другой Dock 2, что делает выполнение задач более эффективным.

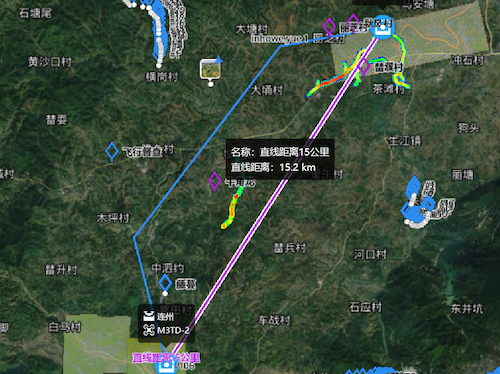

Настройка Dock 2 для беспилотника
Район Луодин в провинции Гуандун известен своей холмистой местностью. Во время недавних испытаний и проверок местных электрических сетей инспекторы использовали Zenmuse L2 для точечного сканирования критических участков, в частности пересечений.

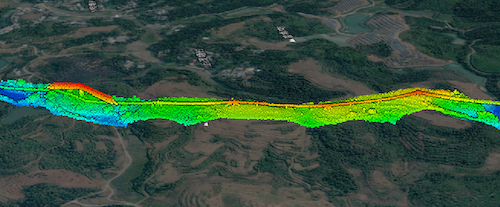

Модель точечных облачных данных линий электропередач
Используя функцию DJI FlightHub 2 с несколькими док-станциями, сотрудники смогли наметить маршрут полета длиной 15 км (9,3 мили) для проверки важных участков линии электропередачи, включая подстанции и распределительные коробки.

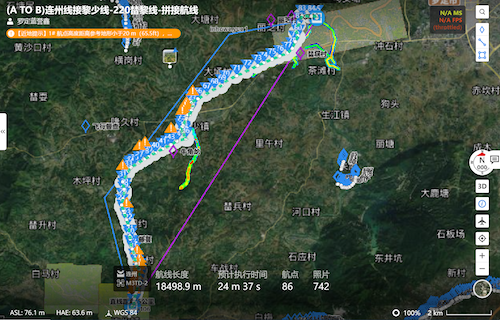

Планирование маршрута полета с помощью нескольких Dock 2
Преимущества сопряжения нескольких Dock 2:
- Ваш дрон может выполнять задачи на больших расстояниях, не беспокоясь о возвращении к исходному Dock 2 для подзарядки.
- Задачи, которые раньше требовали двух траекторий полета, теперь можно выполнить с помощью одной траектории. Снятые данные хранятся в одном месте, что делает их более доступными для просмотра. Кроме того, во время чрезвычайных ситуаций пилоты могут последовательно выявлять и устранять неполадки на линии электропередачи.
- В местах, где уровень сигнала слабый, парные Dock 2 могут работать как A-B-контроллер для ретрансляции сигналов, улучшая передачу изображения на большие расстояния.
- Задачи, для выполнения которых раньше требовалось два беспилотника, теперь можно выполнять с помощью одного дрона. Это снижает общие затраты на эксплуатацию и обслуживание высокочастотных задач, обеспечивая выгодную окупаемость инвестиций.
Примечание:
- В рамках одной задачи дрон может летать только между двумя Dock 2. Если дрону нужно перелететь из точки A в точку B, а затем в точку C, необходимо настроить две отдельные задачи в FlightHub 2.
- Мы рекомендуем установить модуль улучшения передачи изображения для больших расстояний или мест с плохой связью.
- Оба Dock 2 должны быть переведены в статус RTX FIX, то есть в опции “Task Precision” должно быть установлено значение “High-precision RTK only”.
- Для достижения максимальной эффективности работы каждый Dock 2 должен быть расположен на расстоянии 10-15 километров (6,2-9,3 мили) друг от друга. Если расстояние превышает 20 километров (12,4 мили), дрон не будет летать.
- Мы рекомендуем планировать повторяющиеся задания, например, полеты из пункта А в пункт Б в 14:00 по понедельникам и полеты из пункта Б в пункт А в 14:00 по вторникам. Таким образом, создаются два отдельных задания на одностороннее обследование.
Точный сбор данных о наклонных поверхностях
- Обновленное программное обеспечение: Pilot 2 и FlightHub 2
- Поддерживаемое оборудование: Mavic 3 Enterprise Series
Сбор точных данных о наклонных поверхностях может быть затруднен, поскольку пилотам приходится пролетать очень близко к поверхности. Новая функция “Маршрут по склону”, добавленная в DJI FlightHub 2 и Pilot 2, предназначена для сбора GSD миллиметрового уровня на наклонных поверхностях, что облегчает пилотам выполнение поставленных задач.
Как настроить на FlightHub 2:
- Создайте траекторию полета и новый маршрут по склону.
- Используйте модель для планирования трехмерной наклонной поверхности на карте.
- Настройте параметры поверхности склона в соответствии с GSD и относительным расстоянием до поверхности.

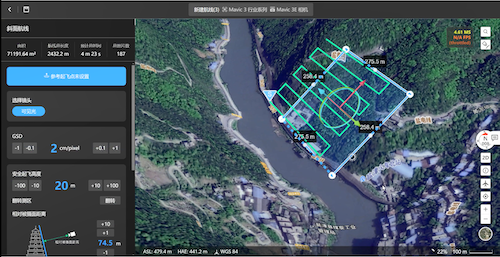

Маршрут склона на FlightHub 2
В качестве примера можно рассмотреть фабрику, пострадавшую от пожара, и требуется восстановить ее модель. Mavic 3E может создать высокодетализированную модель главного здания фабрики с расстоянием выборки земли (GSD) 1 см. После создания модели она может быть загружена в FlightHub 2, который позволяет выполнить локальный рендеринг модели. Эта визуализация обеспечивает четкое и точное представление фабрики, как показано ниже:
Локальный рендеринг интеллектуальной наклонной модели
Используйте маршрут по склону, чтобы сделать дополнительный снимок с расстоянием до образца земли (GSD) 0,5 см. После этого будет выполнена онлайн-реконструкция, и новая модель будет добавлена к существующей. Визуализированная поверхность исследуемого участка будет показана ниже:

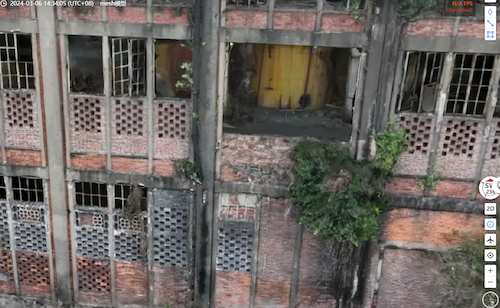

Детальное изображение рендеринга трассы склона

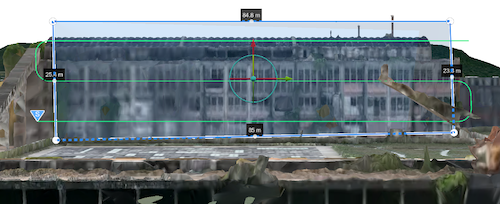

Планирование маршрута по склону
При работе с функцией маршрута по склону DJI Pilot 2 дроны серии Mavic 3E могут реконструировать объекты перед собой и отображать расстояние до цели. Эта информация позволяет создать поверхность для съемки и тем самым сгенерировать траекторию полета.
Примечание:
- При планировании и эксплуатации маршрутов по склону необходимо подключить RTK.
- Если расстояние до целевой поверхности не распознается, попробуйте облететь место вокруг дрона, чтобы получить больше пространственной информации.
- При создании целевых поверхностей создается обзор для корректировки границ; обзор можно сбросить в любое время во время планирования.
Линейные полеты, подходящие для инспекции электросетей
- Обновленное программное обеспечение: FlightHub 2
- Поддерживаемое оборудование: Mavic 3E Series, Matrice 300 RTK, Matrice 350 RTK, Matrice 30 Series
В коридорных заданиях DJI Pilot 2 добавлена функция онлайн-записи заданий, поддерживающая линейный полет (регулируемая высота). Пользователи могут управлять дронами, чтобы отмечать точки рядом с целями и выстраивать их в линию для траектории полета. Это можно использовать для управления дронами при проверке электросетей на пересеченной местности.

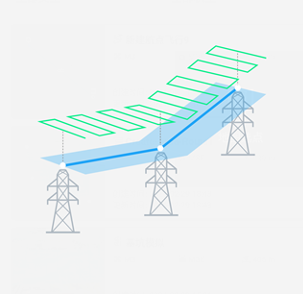

Синяя линия представляет собой целевое соединение между каждой опорой ЛЭП. Светло-голубая область – это область, которую необходимо обследовать, а зеленая линия представляет собой фактическую траекторию полета дрона.
Новые настройки полета добавлены в DJI Pilot 2
- Обновленное программное обеспечение: DJI Pilot 2
- Поддерживаемое оборудование: DJI Mavic 3 Enterprise Series
В меню DJI Pilot 2: Flight Settings – Assist добавлены новые опции: Show AR Return-to-Home Route, Show AR Landing Point и Vision Assist.

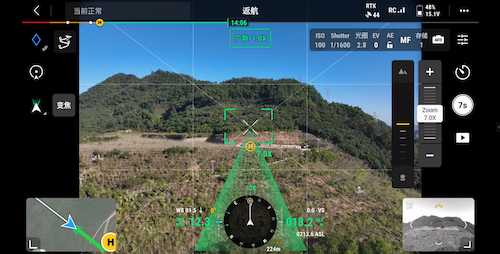

Если вы включите функцию “Показать маршрут возврата к дому AR” на вашем дроне, он автоматически отрегулирует угол наклона кардана так, чтобы камера была направлена в сторону домашнего местоположения. Если передача изображения работает должным образом, камера по умолчанию отобразит AR Home Point и AR Return-to-Home Route. Эта функция помогает пилоту увидеть любые препятствия и дает представление о домашней точке и маршруте возвращения домой.
Зеленая схема – это маршрут возвращения дрона домой.
Когда включена функция “Показать точку посадки AR”, камера отобразит место посадки, когда датчик дрона обнаружит землю.

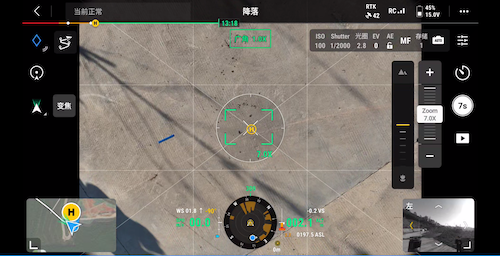

Белый круг – это зона приземления дрона.
Когда включена функция “Vision Assist”, система горизонтального всенаправленного обзора создает 360-градусный обзор дрона. Это помогает пилотам обнаруживать препятствия во время полета. Обратите внимание, что разрешение изображения может быть снижено из-за ограничений пропускной способности канала связи или более низкого разрешения изображения на пульте дистанционного управления.
Обновление программного обеспечения
| Тип | Обновление | Описание | Совместимые продукты |
| Функция траектории полета | Маршрут по склону | Траектория полета теперь поддерживает маршруты по склонам, которые можно использовать для сбора данных на отдельных поверхностях склонов. | M3E / M3T / M3M |
| Линейный полет (регулируемая высота) | Теперь в режиме онлайн доступна запись задач, поддерживающая линейный полет (регулируемая высота). Пользователи могут отмечать точки вблизи целей и соединять их вместе, чтобы создать линию для рейсмуса. | Серия M3E / M3T / M3M / M350 / M300 / M30 | |
| Smart Capture | Траектория полета по путевым точкам поддерживает функцию Smart Capture, которая делает снимки в фиксированном направлении. Включение этой функции улучшает качество фотографий, сделанных в условиях низкой освещенности. | M3E / M3T / M3M | |
| Пользовательская точка останова траектории полета | Точки останова могут быть настроены для линейных траекторий полета. | ME3 / M3T / M3M | |
| Вспомогательные функции | Помощь по зрению | Если функция включена, камера отображает вид датчика зрения в правом нижнем углу экрана. | |
| AR Маршрут возврата к дому | Камера отображает точку AR Home Point и маршрут AR Return-to-Home, чтобы помочь пилотам увидеть потенциальные препятствия на пути. | M3E / M3T / M3M | |
| Точка посадки AR | Место посадки будет отображаться, как только датчики дрона, направленные вниз, обнаружат землю. | M3E / M3T / M3M | |
| Функция камеры | Баланс белого | Теперь доступны различные режимы съемки, включая “Авто”, “Пользовательский”, “Солнечно”, “Облачно”, “Лампы накаливания” и “Флуоресцентный”. | M3E / M3M |
